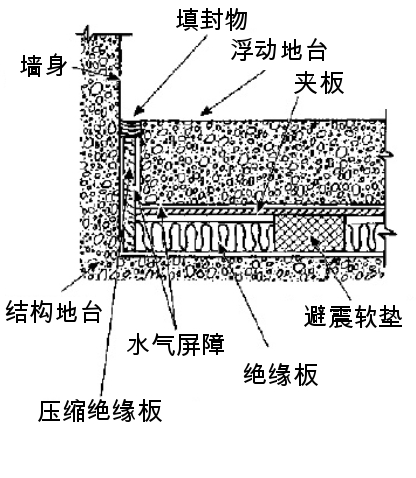

浮动地台 浮动地台由结构地台所承托但以有弹力的支撑构件将两者完全分隔,因此在任何地方均不会有直接接触。浮动地台可作为结构地台的保护层,任何震动或噪音的冲击在到达结构地台前均被其大量吸收,因此在结构地台下的地方会较该冲击直接落于结构地台时宁静。 图1显示两种类形的浮动地台,分别由避震软垫及玻璃纤维绝缘板所承托。为防止浮动地台可能的损坏,其结构应有适当的强度。另外,负荷重量亦需要设计范围内平均地施加在浮动地台上。任何一种浮动地台,在建成后均非常困难作任何修补,因此在建造时应小心检查以确保其安装适当。 |
![]() 图 1: 浮动地台 |
避震器 有移动部份的设备会在操作期间震动。可使用避震器分隔设备与其支架结构以减低传送到其它的敏感地区的震动。一般来说,金属弹簧及避震软垫是其中两种被广泛用以隔震的避震器。 |
|
(a)金属弹簧 弹簧特别适用于隔离重型设备或在避震器需要高于12.5毫米静载重挠度的情况下使用。避震器供货商均会列明弹簧本身的静载重挠度。不合适的弹簧不但避震效能差甚至会增大震动(特别在震动频率极之低的情况下),因此选用适当的弹簧尤其重要。 弹簧避震器拥有很大的静载重挠折能力使其能提供良好的隔震功能。不过,金属弹簧亦有其坏处,高频率的震动能沿着弹簧传递到其连接的结构上。此情况通常可透过应用橡胶软垫于弹簧组件上以避免金属间接触来克服。大多市场上的标准弹簧都装有此类软垫。图2显示常见的弹簧避震器。 |
![]() 图 2: 金属弹簧 蒙建力声震控制(亚洲)有限公司特许转载此图 |
(b)避震软垫 避震软垫以塑料、橡胶、玻璃纤维或混合上述物质制成。价格比较便宜、容易安装及更换,并能提供优良的高频隔震效果。由于软垫在负荷过重或处于极低温的情况下可能会有损坏,固应关注其耐用性。图3 显示常见的避震软垫。 |
![]() 图 3: 避震软垫 |
窗户和玻璃 决定玻璃和窗户的隔音性能的因素是玻璃厚度、窗口间隙的空间和窗口间隙的气体填充物。 玻璃厚度 提高玻璃的质量(如:它的厚度)能提高隔音效果。夹层玻璃与同样厚度的单片玻璃相比,提供了更佳的隔音效果。通过使用不同厚度的玻璃组合能得到进一步的改善。 窗口间隙的空间 对于多层玻璃的体系中,于常用的密封双层玻璃中,其窗口间隙的空间 (6毫米至20毫米) 对隔音功能没有帮助。而且,一个由二块4毫米厚玻璃和窗口间隙的空间于6毫米至20毫米间组成的密封双层玻璃不会比一块4毫米厚玻璃有更佳的隔音效果。因此,建议采用最少50毫米厚的窗口间隙的空间。窗口间隙的空间在100毫米或以上会有显著改善。 窗口间隙的气体填充物 使用六氟化硫(SF6)可在某些频率改善吸音性能,但不利于低频率的声音。但是在密封双层玻璃窗中用以改善隔热性能的最常用气体,氩气,在隔音性能方面并不提供任何改善。 |
|

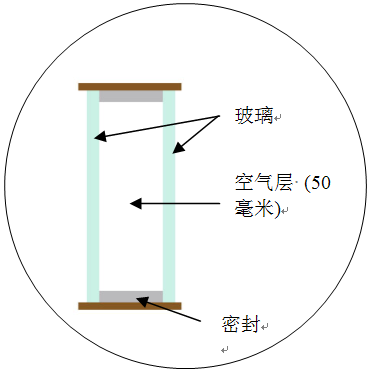

(a) 隔音双层玻璃窗 双层玻璃采用的隔音技术是在一个窗框安装两层玻璃而其间有一个空气隔层。基于之前提及的因素,精心设计的声学双层玻璃窗可以有一个极好的隔音性能。图4显示双层玻璃窗的切面。 |
![]() 图 4: 隔音双层玻璃窗 |

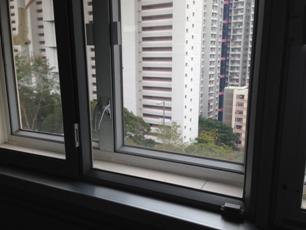

(b) 第二层玻璃窗 第二层玻璃窗是将处所内现有的单层玻璃窗加装额外的玻璃窗。对于现有的持牌场所,安装第二层玻璃窗是最具成本效益的方式以避免噪音穿过窗户外传。 |
![]() 图 5: 第二层玻璃窗 |

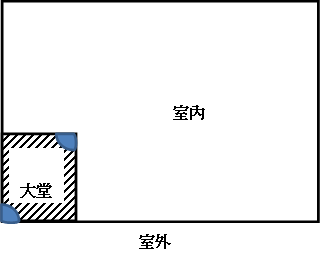

密封的隔音走廊与双层门布置 (a) 隔音走廊 / 前厅 一个有两扇门入口以一个细小前厅分开的持牌处所,可以避免声音通过门口向外传出。隔音大堂作为一个缓冲区,以确保一个门被打开了但另一扇门仍然被关闭。由于两个门不会经常同时打开,声音也不易向外传出。 |
![]() 图 6: 隔音走廊 / 前厅 |
